Таблица расчета газлифтов для мебельных фасадов

Таблица ориентировочного подбора подъемников в зависимости от высоты и веса фасада.

Для расчета массы фасада исходя из её габаритов и используемого материала, воспользуйтесь нашим онлайн-калькулятором.

При выборе учитывайте также запас прочности и возможные дополнительные факторы (например, вес ручки).

Важно убедиться, что выбранный вами газовый лифт соответствует рекомендациям конкретного производителя. Производители часто предоставляют собственные справочные таблицы для выбора правильного устройства.

Инструкция по пользованию таблицей

Для правильного выбора параметра усилия газового кронштейна следуйте приведенным ниже рекомендациям:

• Шаг 1. Выберите столбец таблицы, соответствующий высоте Вашего фасада.
• Шаг 2. Изучив выбранный столбец, найдите строку, в которой указаны весовые характеристики, наиболее подходящие вашему фасаду (ближайшее большее или равное значение).
• Шаг 3. Посмотрите на значение усилия газового кронштейна, расположенное в крайнем левом столбце напротив выбранного вами значения веса.

Значения, представленные в таблице, соответствуют одному кронштейну. Для вычисления необходимой массы при установке двух кронштейнов указанный показатель следует удвоить.

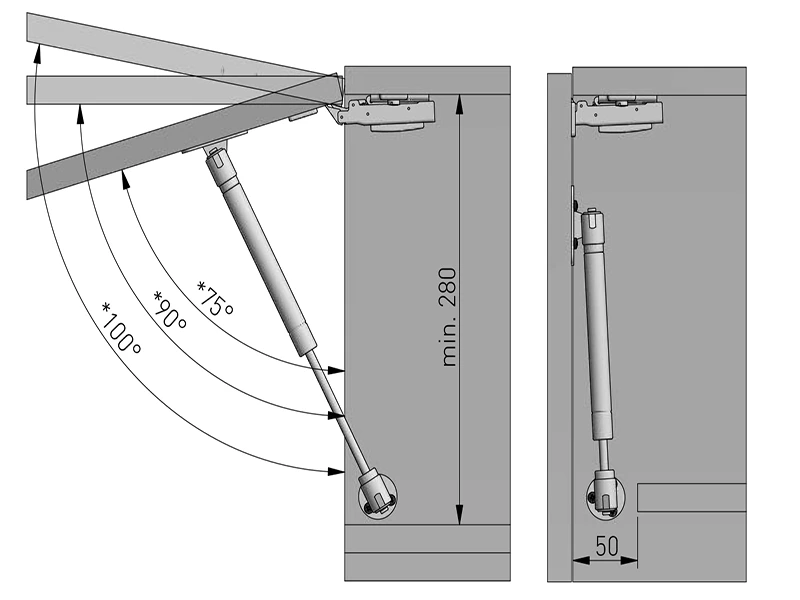

Таблица для расчета усилий газлифта при угле раскрытия 75°:

	Высота 300 мм.	Высота 400 мм.	Высота 500 мм.	Высота 600 мм.
Мощность подъемника	Вес, кг.	Вес, кг.	Вес, кг.	Вес, кг.
50 N	1,6	1,2	1,0	0,8
60 N	2,0	1,5	1,2	1,0
80 N	2,7	2,0	1,6	1,4
100 N	3,4	2,6	2,0	1,7
120 N	4,1	3,1	2,5	2,0
150 N	4,7	3,5	2,9	2,4

*ориентировочный угол зависит от используемой петли

Таблица для расчета усилий газлифта при угле раскрытия 90° :

	Высота 300 мм.	Высота 400 мм.	Высота 500 мм.	Высота 600 мм.
Мощность подъемника	Вес, кг.	Вес, кг.	Вес, кг.	Вес, кг.
50 N	1,5	1,1	0,9	0,7
60 N	1,8	1,3	1,1	0,9
80 N	2,4	1,8	1,4	1,2
100 N	3,0	2,2	1,8	1,5
120 N	3,6	2,7	2,1	1,8
150 N	4,1	3,2	2,3	2,1

Таблица для расчета усилий газлифта при угле раскрытия 100° :

	Высота 300 мм.	Высота 400 мм.	Высота 500 мм.	Высота 600 мм.
Мощность подъемника	Вес, кг.	Вес, кг.	Вес, кг.	Вес, кг.
50 N	1,1	1,0	0,8	0,7
60 N	1,6	1,2	0,9	0,8
80 N	2,1	1,6	1,2	1,0
100 N	2,6	1,9	1,6	1,3
120 N	3,1	2,3	1,9	1,6
150 N	3,5	2,6	2,2	1,9

Если представленные таблицы подбора вам не подходят или требуются дополнительные расчеты, воспользуйтесь нашим онлайн-калькулятором для точного подсчета необходимых параметров.
